Trålsonar med 360° sanntidsoppdatert presentasjon
360° sanntidsvisning av trålåpningen og området rundt. Skarp og detaljert presentasjon. Bruk av fargeskala gir en intuitiv forståelse av stimens tetthet. Inntil 4 fangstsensorer kan tilkobles. Batteriet for fangstsensor CS-400 kan skiftes uten at denne må tas av trålen.
Steppingsonar med integrert høy- og lavfrekvens ekkolodd
TS-332 er en steppingsonar som tegner av ønsket sektor av trålåpningen i løpet av få sekunder. Ønsket sektor kan settes innenfor full sirkel og stepbredden kan settes mellom 0,3 og 2,4 grader. TS-332 har et integrert 2-frekvens 260 kHz/120 kHz ekkolodd. Høy frekvens er velegnet for bunntråling mens lav frekvens passer godt for pelagisk tråling. Dybdedata fra trålsonaren kan eksporteres og presenteres på ekkogrammene for FCV-38 og FSS-3BB, samt på 3D Sonar F3D-S. Kan brukes med Furuno Fangst Sensor CS-400 og Marport fangstsensorer.
Trålsonar TS-337A
TS-337A er en 120 kHz omni-sonar med 360 ° skanning med full tilt. Totalt 4 fangstsensorer kan tilkobles.
Last ned:

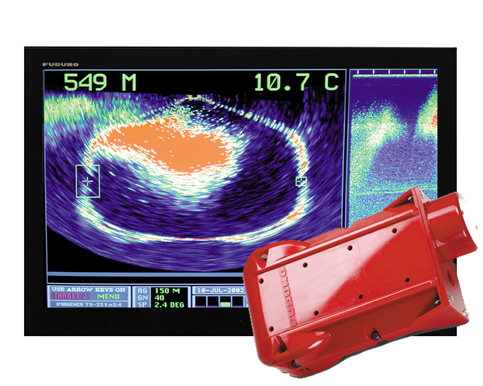

Trålsonar TS-331A
Vertikal stepper sonar 180/360° skann (eller andre sektorer). Dualfrekvens vertikal sonar som gir full informasjon om trålåpningen og kan brukes i alle typer trålfiskeri. Motta trålens posisjon tett på sjøbunnen og trålgeometrien, samtidig som inngang av fisk observeres. Ekkoloddet viser sanntidsbilder av trålåpningen og posisjon iht. bunn og fangst på vei inn i trålen. Mulighet for tilkobling av 4 mengdesensorer for indikasjon av fangstmengden og når sensoren ble aktivisert.
Last ned:

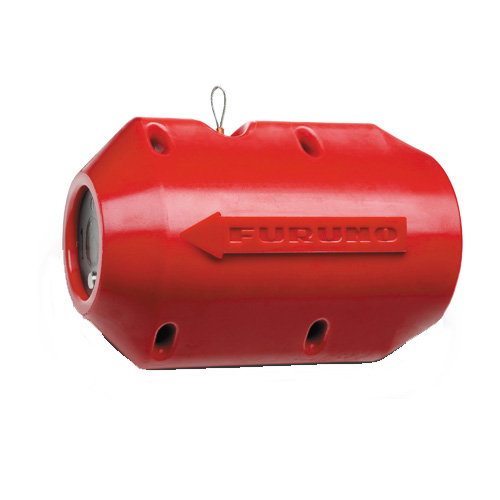

Mengdesensor/ fangstsensor, CS-400
Mengde sensor for trål sonar med ca. 1000 driftstimer i sjø med 3 stk. engangs lommelykt LR20 batterier. Meget stabilt signal, klokke starter telling når “pipen” har vært inne i 2 min. Enkel indikator viser hvor mange timer den har vært aktiv. Meget enkelt batteriskifte (utføres om bord). Ytterkledning er utskiftbar (utføres om bord). Kan brukes på alle IMAGENEX sine systemer (også andre merker).
Last ned:
